Широкоуниверсальный фрезерный станок STALEX MUF150 Servo

Быстрая навигация: Каталог продукции

Широкоуниверсальные фрезерные станки

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.

Широкоуниверсальный фрезерный станок для тяжелых работ
Высокая жесткость конструкции станка
Жесткая конструкция вертикальной фрезерной головы без пиноли
Автоматическая подача и ускоренное перемещение стола по 3м координатам
Цифровая индикация по осям X/Y/Z

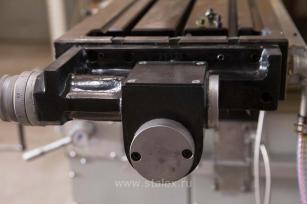

Серводвигатель перемещения по осям X/Y
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Изготовлен по стандарту СЕ
Электрокомпоненты Schneider Electric

Комплект поставки:

1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации

Технические характеристики

Модель	MUF150 Servo
Артикул 380 В
Макс. диаметр торцевой фрезы	125 мм
Макс. диаметр концевой фрезы	35 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,11	45-1660 об/мин
Конус шпинделя	ISO40
Перемещение консоли	460 мм
Диапазон наклона головки	±360⁰
Расстояние шпиндель-стол	200-600 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,12	35-1500 об/мин
Конус шпинделя	ISO40
Расстояние ось шпинделя-колонна	300-760 мм
Расстояние ось шпинделя-стол	30-430 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола	1370х320 мм
Поворот стола	±45˚
Перемещение стола по оси XхYхZ	1000x360x400 мм
Автоматическое перемещение по осям X/Y	30-830 мм/мин
Автоматическое перемещение по оси Z	23-625 мм/мин
Ускоренное перемещение по осям X/Y/Z	1000/1000/750 мм/мин
Макс. крутящий момент серводвигателя	10Nm
Макс. усилие резания	9800 kN
Потребляемая мощность	10кВт
Мощность серводвигателя по осям X/Y	1,5 кВт
Мощность насоса СОЖ	0,9 кВт
Объем потока СОЖ	25 л/мин
Макс. нагрузка на стол	300 кг
Т-образный паз/расстояние, 3	14 мм / 80 мм
Мощность двигателя(горизонт/верт)	3,0/3,0 кВт
Габаритные размеры(ДхШхВ)	1900х1950х1900 мм
Масса нетто/брутто	1950 кг
