Инструментальный фрезерный станок STALEX WFM 750 Servo

Быстрая навигация: Каталог продукции

Универсально-фрезерные станки

Универсально-фрезерный станок WFM 750 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности:

• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ

Комплект поставки

1) Пульт управления нового образца с УЦИ

2) Зажимная тяга М16

3) ШВП по 3-м осям

4) Переходник ISO40/MT3

5) Переходник ISO40/MT2

6) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)

7) Опора для горизонтального фрезерования

8) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм

9) Система подвода СОЖ

10) Сертификат точности

11) Поддон для сбора стружки

12) Инструкция по эксплуатации

13) Лампа LED местного освещения

Технические характеристики

	STALEX WFM 750 Servo
Конус шпинделя вертикального	ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2)	40 – 260/260-2000 об/мин
Ход пиноли шпинделя	65 мм
Диапазон наклона головки, влево/вправо	±90⁰
Расстояние от оси горизонтального шпинделя до стола	120-530 мм
Расстояние от оси вертикального шпинделя до стола	45-445 мм
Конус шпинделя горизонтального	ISO 40 DIN2080

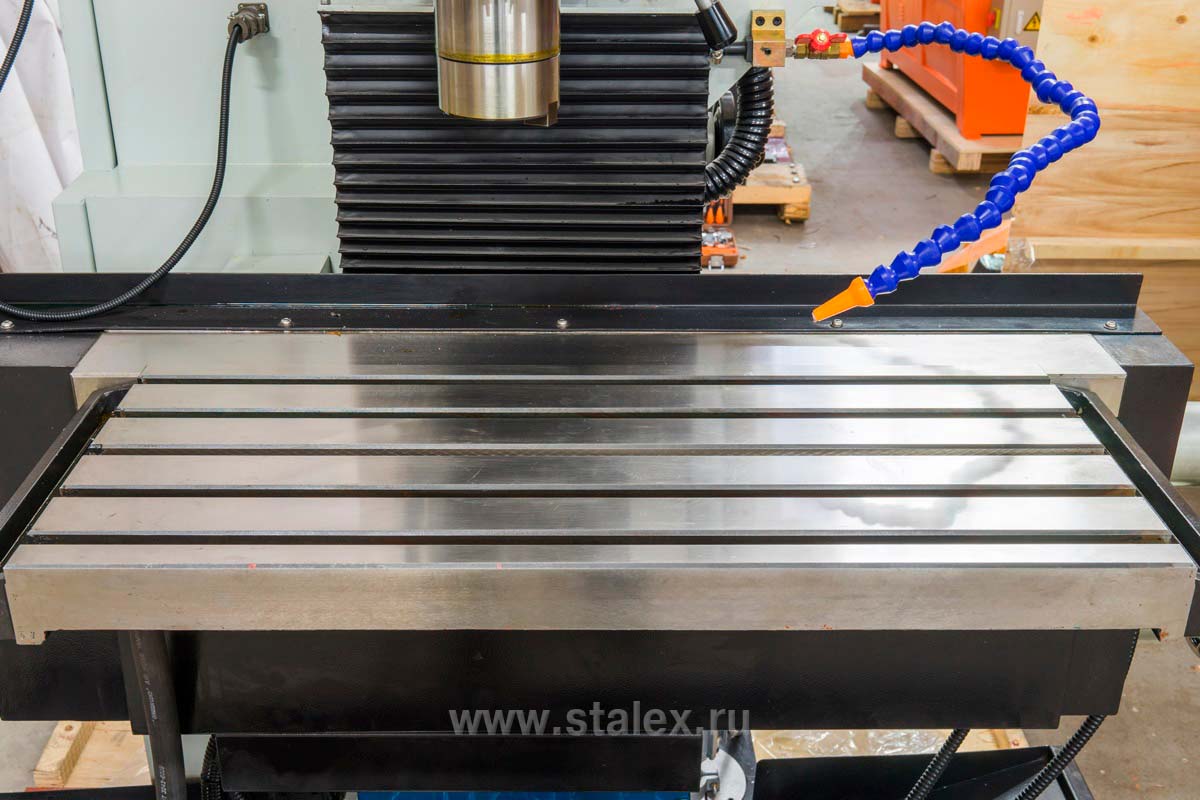

Размер горизонтального рабочего стола	750x320 мм
Размер вертикального рабочего стола	890x225 мм
Перемещение стола по оси Х	405 мм
Перемещение стола по оси Z	405 мм
Перемещение стола по оси Y	315 мм
Скорость подачи стола по оси Х x Y x Z	10-1000 мм/мин
Ускоренное перемещение стола	1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5	14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3	14/63 мм
Максимальная нагрузка на стол	200 кг
Напряжение сети	380 В
Мощность мотора подач	1,5 кВт
Мощность главного двигателя	3,7 кВт
Мощность насоса помпы	0,4 кВт
Габаритные размеры (ДхШхВ)	1560х1780х1930 мм
Масса	1450 кг
